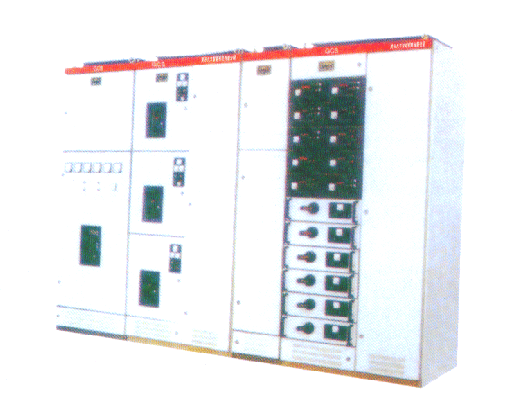

GCS型開關柜

概述

該裝置適用于發電廠、石化、化工、冶金、紡織，高層建筑等行業的配電系統。在人型發電廠、石化系統等自動程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)HZ,額定工作電壓為380V(400), (600),額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
。裝置的設計符合下列標準
。ICC439-，低陳成套開關設備和控制設備
。OB7251低壓成套開關設備
。ZBK36001低壓抽出式成套開關設備

性能指標

◇裝置的設計符合下列標準
◇IEC439-1低壓成套開關設備和控制設備
◇GB7251低壓成套開關設備
◇ZBK36001低壓抽出式成套開關設備

型號含義

G 封閉式開關柜
C 抽出式
S 電氣系統
□ 主電路方案編號
□ 輔助電路方案編號

主結構

1.主結構采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm和Φ9.2mm的安裝孔。內部安裝靈活方便。
2.主構架裝配形式設計為兩種。全組裝式結構和部分（側框和橫梁)焊接式結構，供用戶選擇。
3.裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
4.水平主母線采用柜后平置式排列方式，以增強母線抗電動的能力，是使裝置的主電路具備高短路強度能力的基本措施。
5.電纜隔室的設計使電纜上下進出均十分方便。
6.裝置通用柜體的尺寸系列（見下表):
