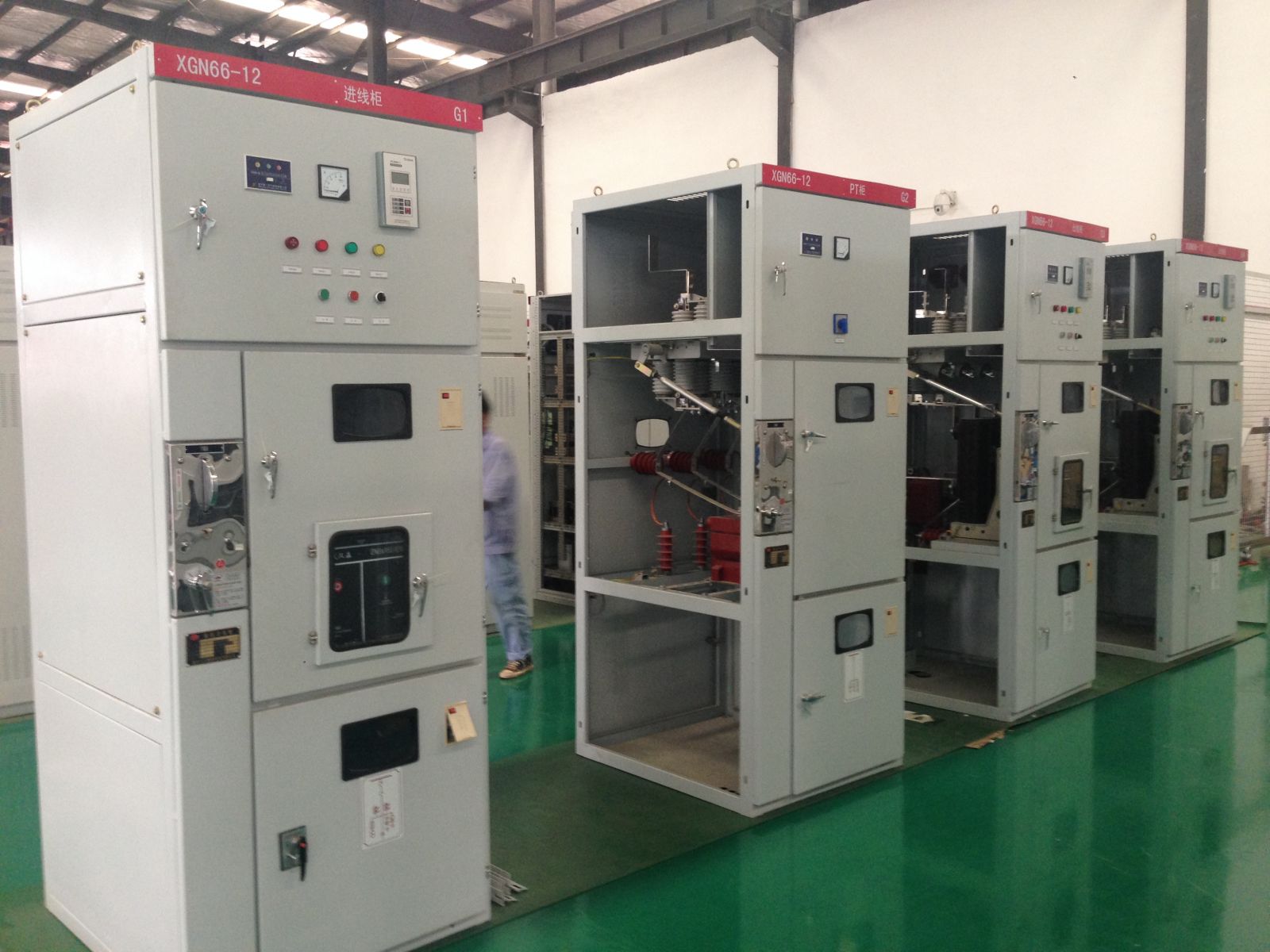

XGN66-12 型固定式封閉開關設備(高壓開關設備)

     XGN66-12 型固定式封閉開關設備（以下簡稱開關柜）是我公司新一代高壓電器成套產品，符合國家標準GB3906《-35KV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足國際標準IEC60298《1KV以上52KV以下交流金屬封閉開關設備和控制設備的要求》。
　　該產品吸收了國外的先進技術，它體積小，僅是普通開關柜體積的50%；斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關柜是3.6、7.2、12KV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

 XGN66-12

        X-箱式結構

        G-固定安裝

        N-戶內用

        66-設計序號

        12-電壓等級

l. 海拔高度不超過1000m。
2. 環境溫度：-25℃ ～ +40℃，24小時內平均溫度不超過+35℃。
3. 水平傾斜度不大于3度。
4. 地震烈度不超過8度。
5. 無劇烈振動和沖擊及爆炸危險場所。

1.柜體采用優質角鋼焊接而成。
2.斷路器室位于柜體中（下）部，安裝、調試、維護方便。標準配裝ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全。
3.采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
4.整柜防護等級IP2X。
5.設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。
6.具有可靠的接地系統。
7.門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。
8.操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。

●主要技術參數

XGN66-12、XGN66-12（G）型箱型固定式金屬封閉開關設備

一.概述：

XGN66-12箱型固定式金屬封閉開關設備（簡稱開關柜）用于12kV及以下三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線（并可派生出單母線帶旁路和雙母線結構）。

XGN2-12(G)箱型固定式交流金屬更比開關設備，使在普通型開關柜基礎上派生出來的適合高海拔地區使用的高原型產品。

本開關柜復合國家標準GB3906<<3-35kV交流金屬封閉開關設備>>及國際標注恩IEC298的要求，并且有完善的“五防”閉鎖功能。

本開關柜的主開關采用ZN28A-10系列真空斷路器及SN10-10型少油斷路器，配用CD10系列及CD17系列電磁和CT8系列及CT17/CT19系列彈簧操作機構，根據用戶需要也可采用ZN28-10、ZN73等整體式斷路器，隔離開關采用GN30-10旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列。

二、使用環境條件
1、環境溫度：上限+40℃，下限-25℃；
2、海拔高度不超過1000m;
3、空氣相對溫度：日平均值不大于95%，月平均值不大于90%；飽和蒸氣壓：日平均值不大于2.2×10ˉ3Mpa；月平均值不大于1.8×10ˉ3Mpa
4、地震烈度不超過8度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。在使用環境不能完全滿足上述條件時。產品也可采取抗?jié)駸?、防腐蝕等技術手段來適應特殊的環境。
三、 品外形與結構
    開關柜為積木式金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、儀表室，室與室之間用金屬鋼板隔開。
